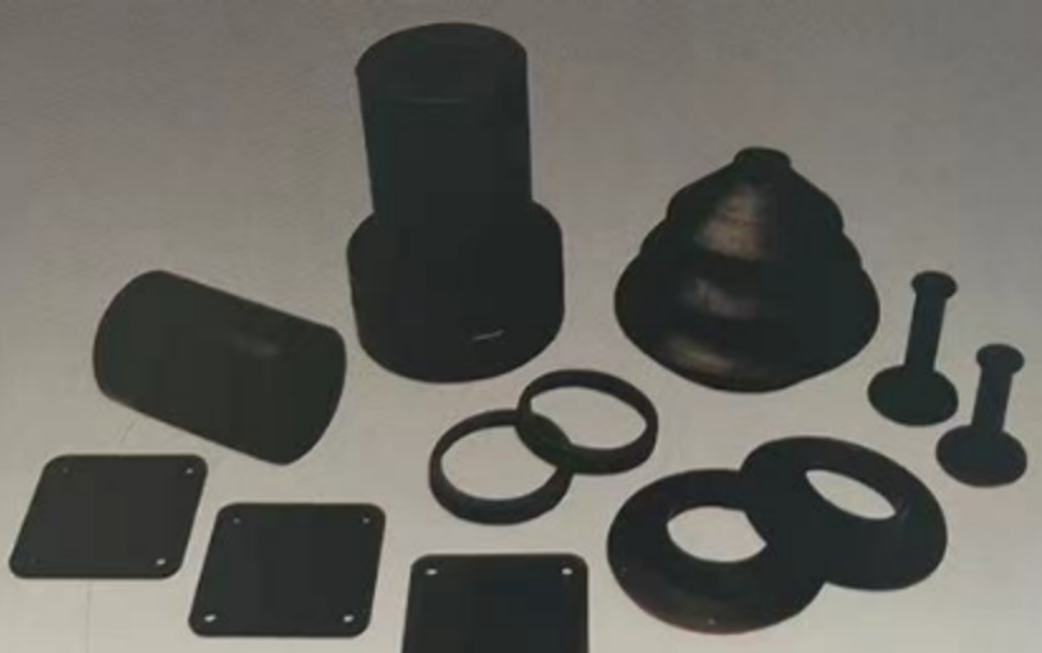

Kumitiivisteet – Staattisten ja dynaamisten tiivistekomponenttien opas

Insinöörit kohtaavat jatkuvan haasteen: valita oikea tiiviste työtä varten. Joka päivä tutkit piirustuksia, avaat huolto-ohjekirjoja tai kuljet tuotantotilaa pitkin. Laippa vuotaa. Sylinteri pettää.Akseli kuluttaa itseään.Syyllinen? Usein huono tiivisteen valinta. Tämä opas tarjoaa käytännöllisiä skenaarioita, jotka auttavat valitsemaan kumitiivisteiden, pölytiivisteiden, V‑tiivisteiden ja O‑renkaiden välillä.

Stationäärisille liitoksille tarkoitettu staattinen tiivistys

Ajattele pumppukoteloa. Kaksi metallipintaa, jotka on kiinnitetty ruuveilla toisiinsa. Ne näyttävät tasaisilta, mutta mikroskoopin alla ne ovat täynnä naarmuja, työkalujälkiä ja pikkuisia laakkoja. Nesteen polku löytyy näistä epätasaisuuksista. Niiden väliin asetetaan kumitiiviste. Ruuvit kiristetään. Tiiviste puristuu, valuu epätasaisuuksien syvennyksiin ja estää vuodon. Käytä niitä pumppukoteloissa, venttiilikapseleissa, putkien laitoissa ja käyttöluukuissa. Suuret alueet? Epäsäännölliset muodot? Ei ole ongelmaa. Jos sovelluksesi sisältää kaksi paikallaankäyvää pintaa, joiden on saatava tiivistettyä, kumitiiviste on usein ratkaisu. Muista: ne eivät sovellu liikkuville osille.

Liikkuville ja pyöriiville akselille tarkoitetut dynaamiset tiivisteet

Ajatellaan nyt takalapioon asennettua hydraulisylinteriä. Tanko liikkuu ulos ja sisään, liukuu sylinterin sisällä. Pölyä, mudaa ja hiekkaa on kaikkialla. Jos nämä epäpuhtaudet pääsevät tankoseulan läpi, ne naarmuttavat sylinterin seinämää, tuhoavat männän ja pilastavat koko laitteen. Mitä lisätään? Pölynsulkupakkaus kuuluu hydraulisylintereihin, pneumaattisiin toimilaitteisiin, lineaarisuuntiin sekä kaikkiin likaa altistuviin vaihtelevasti liikkuvien akselien ympärille.

Asenna ne pääpainesisäkkeen ulkopuolelle. Niiden tehtävä on estää pääsy, ei sitoa. Joustava huulipinta pyyhkii sauva puhtaaksi joka kerta, kun se vetäytyy takaisin. Se raaputtaa pois mutaa, hiekkaa ja vesipisaroita. Jos laitteesi toimii pölyisissä, mudaisissa tai kosteissa ympäristöissä, pölynsulkupakkaus pidentää käyttöikää merkittävästi. Ne ovat ensimmäinen suoja epäpuhtauksia vastaan. Korvaa ne säännöllisesti; ne kuluvat nopeammin kuin painesisäkkeet.

Mutta entä pyöritettävät akselit? Sähkömoottorit. Vaihteistot. Kuljetinrullat. Nämä akselit pyörii nopeasti, usein epäsuunnattuna ja joskus kulutuksen aiheuttamien karkeiden pintojen takia. Tavallinen huulitiiviste kuumenee liikaa, kirskuu ja pettää nopeasti. Tässä tapauksessa erilainen geometria toimii parhaiten. V‑tiivisteet ovat paras valinta pyöritettäville akselille, joilla on epäsuuntaisuutta, poikkeamaa tai karkeita pintoja.

V‑muotoisen poikkipinnan muoto on nerokas. Akselin pyöriessä keskipakovoima työntää tiivistyslipun ulospäin. Se koskettaa vastapintaa vain hipoen, joten kitka on minimaalista. Muoto synnyttää pumppaavaa toimintoa, joka työntää likaa pois tiivistyksestä. Ei tarvitse tiukkaa istutusta. Pujotat sen akseliin; se asettuu itsestään keskelle. Käytä niitä sähkömoottoreissa, vaihteiston sisään- ja ulostuloakseleilla sekä maatalouslaitteissa ja kuljettimen rullilla. Ne kestävät akselin nopeutta jopa 20 metriä sekunnissa. Ne sietävät kulmavirhettä, joka tuhoaisi muut tiivisteet. Asennus on nopea; et tarvitse erikoistyökaluja.

Universaali O-rengas monipuolisiin käyttökohteisiin

Niin milloin käytetään kaikkein yleisintä tiivistystä? Kaikkialla muualla. O-renkaat ovat lähes kaiken perus­tiiviste. Hydraulisylinterit, paineilmaventtiilit, pikaliitinliittimet, neste­liitokset sekä lukemattomat muut staattiset ja dynaamiset sovellukset. Periaate on yksinkertainen: hallittu muodonmuutos. Leikkaat uran, asetat O-renkaan sinne ja puristat sen vastakappaleella. Pyöreä poikkipinta­ala litistyy ja synnyttää kaksi tiivistyskosketusta. Sisäpaine työntää O-renkaan matalapaineen puolelle, mikä lisää kosketuspainetta. Itseenergoiva. Toimii alkaen tyhjiöstä aina korkeaan paineeseen asti. Toimii -50 °C:n ja 200 °C:n välillä oikealla materiaalilla. Jos sinulla on ura, O-renkaa sopii todennäköisesti.
